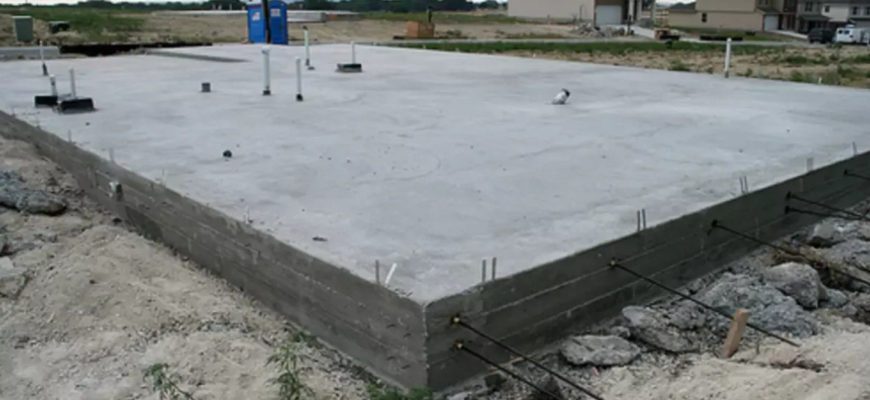

Плитный фундамент представляет собой монолитную железобетонную конструкцию, располагаемую под всей площадью здания. Данный тип основания широко применяется в условиях слабых, пучинистых и водонасыщенных грунтов, обеспечивая равномерное распределение нагрузок и минимизацию деформаций. В статье рассматриваются конструктивные особенности плитного фундамента, его классификация, методика расчета, а также пошаговая технология возведения.
Конструктивные особенности плитного фундамента
Плитный фундамент – это один из наиболее распространенных видов фундаментов, который широко применяется в строительстве жилых и промышленных зданий. Он представляет собой жесткую плиту, которая простирается под всей площадью здания и распределяет нагрузку на грунт. Плитный фундамент относится к категории мелкозаглубленных или незаглубленных оснований. Его конструкция включает несколько основных элементов:
| Железобетонная плита | основной несущий элемент, толщина которого варьируется от 200 до 500 мм в зависимости от нагрузок. |
| Подготовительный слой | подушка из уплотненного песка и щебня, выполняющая функции дренажа и амортизации. |
| Гидроизоляция | защита бетона от капиллярного подсоса грунтовых вод. |
| Теплоизоляция (опционально) | слой экструдированного пенополистирола, снижающий теплопотери через фундамент. |
Конструктивно плитный фундамент может быть выполнен в виде плоской плиты или ребристой, с усиленными участками под несущими стенами.
Основные элементы плитного фундамента
- Арматура – используется для укрепления плиты и предотвращения ее деформации под воздействием нагрузок.
- Бетонная плита – представляет собой жесткую конструкцию, которая простирается под всей площадью здания.
- Опалубка – используется для формирования плиты, защиты ее от разрушения и обеспечения герметичности.
- Грунтовая подушка – слой из песка или гравия, который укладывается под плиту и выполняет роль подстилающего слоя.
Принцип работы плитного фундамента
Основная функция плитного фундамента заключается в перераспределении нагрузок от здания на большую площадь грунта. Это позволяет снизить удельное давление и предотвратить неравномерные осадки. Важной особенностью плитного фундамента является его способность работать как единая платформа при морозном пучении грунта. Плита поднимается и опускается синхронно, что исключает деформации надземной конструкции.
Расчет плитного фундамента
Проектирование плитного фундамента требует комплексного инженерного анализа, включающего несколько ключевых этапов.
- Первым этапом является определение нагрузок. К постоянным нагрузкам относится вес здания, мебели и оборудования. Временные нагрузки включают снеговые, ветровые и эксплуатационные воздействия.
- Следующим важным этапом является анализ грунтовых условий. Проводится исследование физико-механических свойств грунта, включая несущую способность, модуль деформации и уровень грунтовых вод. Также учитывается глубина промерзания в регионе.
- Расчет толщины плиты и армирования выполняется на основе инженерных формул. Толщина плиты определяется с учетом изгибающего момента, коэффициента условий работы, расчетного сопротивления бетона растяжению и ширины сечения. Армирование выполняется сварными сетками или отдельными стержнями с шагом 200–300 мм, при этом минимальный диаметр арматуры составляет 12 мм.
Технология строительства плитного фундамента
Процесс возведения плитного фундамента включает несколько последовательных этапов.
На этапе подготовки основания производится выемка грунта на глубину 300–500 мм с последующей укладкой геотекстиля для предотвращения заиливания. Затем формируется песчано-гравийная подушка с обязательным послойным трамбованием.
Далее выполняется монтаж опалубки и гидроизоляции. Устанавливается щитовая опалубка по периметру будущей плиты, после чего укладывается рулонная гидроизоляция на основе битумно-полимерных материалов.
Следующий этап включает армирование и бетонирование. Монтируется арматурный каркас в два слоя, после чего производится заливка бетона марки не ниже М300. Для обеспечения монолитности конструкции выполняется вибрирование бетонной смеси с целью устранения воздушных пустот.
Заключительным этапом является уход за бетоном. В течение 7–10 дней после заливки необходимо поддерживать влажностный режим, а при температуре ниже +5°C требуется дополнительный прогрев бетона.
Преимущества и недостатки плитного фундамента
Преимущества
Недостатки
Сравнение с другими типами фундаментов
Плитный фундамент превосходит ленточный и свайный в условиях слабонесущих грунтов, но уступает им в экономичности на стабильных основаниях.
При правильном подходе к установке и соблюдении всех технологических требований, он обеспечивает высокую прочность и надежность конструкции. Это делает его одним из наиболее популярных выборов для строительства различных объектов. В заключении, плитный фундамент – это надежный и простой в установке вид фундамента, который широко применяется в строительстве.
